700W / 710W / 720W
Επιλογές τροφοδοσίας
22.54%–23.18%
Αποδοτικότητα ενότητας
1500V
Τάση συστήματος
132 N-Τύπος Διπροσωπικών Μονοκυτταρικών Κυψελών
Μορφή κελιού

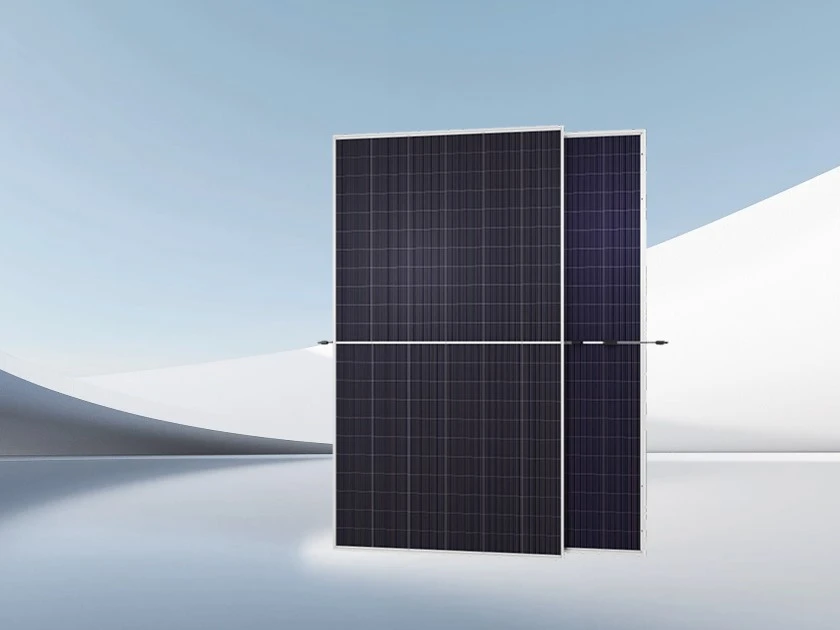

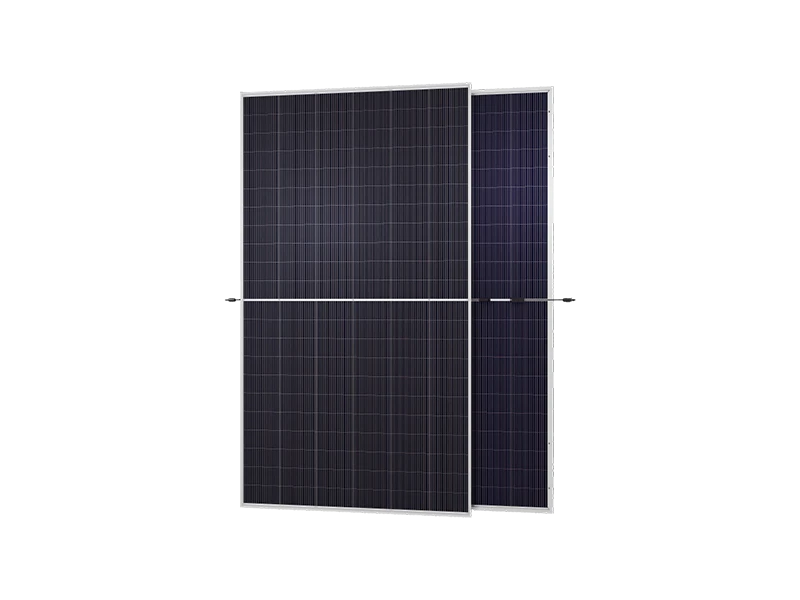

Ηλιακό Φ/Β πάνελ 700W TOPCon Bifacial
Το 700W Bifacial TOPCon Solar PV Panel είναι ένα ηλιακό φωτοβολταϊκό πάνελ υψηλής ισχύος-που έχει σχεδιαστεί για μεγάλης κλίμακας-έργα BESS, έργα ηλιακής αποθήκευσης{3}}χρήσιμης κλίμακας και επίγειες-εγκαταστάσεις φωτοβολταϊκών. Σε σύγκριση με μονάδες χαμηλότερης-ισχύουσας ισχύος, η ισχύς των 700 W βοηθά τα έργα να σχεδιάζουν μεγαλύτερη χωρητικότητα φωτοβολταϊκών με λιγότερα πάνελ, υποστηρίζοντας πιο αποτελεσματική διάταξη διάταξης και εργασίες εγκατάστασης-στο χώρο.
Κατασκευασμένο με τεχνολογία διπλής όψης TOPCon, σχεδίαση μισού κυψέλης 210M-και συμβατότητα συστήματος 1500V, αυτό το ηλιακό πάνελ 700W είναι κατάλληλο για έργα ανοιχτής- τοποθεσίας όπου απαιτείται υψηλότερη ενεργειακή απόδοση, ισχυρή αντοχή σε εξωτερικούς χώρους και μακροπρόθεσμη ηλιακή ενέργεια.
Πλεονεκτήματα των ηλιακών μας συλλεκτών
Υψηλότερη απόδοση μονάδας για μεγάλα φωτοβολταϊκά έργα-αποθήκευσης και χρησιμότητας-.
Διπρόσωπο κέρδος για ανοιχτούς-ιστοτόπους πεδίου
Ο διπλοπρόσωπος σχεδιασμός TOPCon συλλαμβάνει την ηλιακή ενέργεια τόσο από την μπροστινή όσο και από την πίσω πλευρά υπό κατάλληλες συνθήκες, συμβάλλοντας στη βελτίωση της συνολικής ενεργειακής απόδοσης σε ανοιχτό-πεδίο, ανακλαστικό έδαφος και μεγάλα ηλιακά-αποθηκευτικά περιβάλλοντα έργου.
Μειώστε τον αριθμό μονάδων για μεγάλη χωρητικότητα
Με ισχύ 700 W ανά πάνελ, αυτό το ηλιακό φωτοβολταϊκό πάνελ υψηλής ισχύος{{1} βοηθά μεγάλα έργα να επιτύχουν την απαιτούμενη χωρητικότητα με λιγότερες μονάδες, διευκολύνοντας τον σχεδιασμό μεγάλων διατάξεων αποθήκευσης BESS, επίγειας-φωτοβολταϊκού φωτοβολταϊκού και χρηστικής- κλίμακας.
Απλοποιήστε τη διαμόρφωση μεγάλης-Πίνακας
Η μορφή κυψέλης μισού-210M και η συμβατότητα συστήματος 1500V υποστηρίζουν μεγαλύτερα σχέδια-DC, συμβάλλοντας στη μείωση της πολυπλοκότητας διάταξης για φωτοβολταϊκές συστοιχίες υψηλής χωρητικότητας και ηλιακά-έργα αποθήκευσης.
Κατασκευασμένο για βοηθητικές εξωτερικές συνθήκεςΑντίσταση φορτίου ανέμου 2400Pa, αντίσταση φορτίου χιονιού 5400Pa, προστασία κουτιού διακλάδωσης IP67/IP68, απόδοση anti{4}}PID και διπλή επιθεώρηση EL συμβάλλουν στην υποστήριξη μακροπρόθεσμης-χρήσης σε απαιτητικά φωτοβολταϊκά έργα εξωτερικού χώρου.
Προσδιορισμός
| Είδος |
Μοντέλο 700W |
Μοντέλο 710W |
Μοντέλο 720W |
| Διαστάσεις | 2384 x1303x33 (ΜxΠxΥ) | ||
| STC NOCT | STC NOCT | STC NOCT | |
| Μέγιστη ισχύς σε STC (Pmax) | 700W 531W | 710W 539W | 720W 547W |
| Μέγιστη Τάση Ισχύος | 40.72V 38.31V | 41.12V 38.69V | 41.52V 39.07V |
| Μέγιστο ρεύμα ισχύος | 17.20A 13.84A | 17.27A 13.93A | 17.34A 14.00A |
| Τάση ανοιχτού κυκλώματος | 48.86±3%V 46.17±3%V | 49.34±3%V 46.63±3%V | 49.82±3%V 47.09±3%V |
| Αποδοτικότητα ενότητας | 22.54% | 22.86% | 23.18% |
| Συνθήκες Λειτουργίας | |||
| Μέγιστη τάση συστήματος | 1500V | ||
| Μέγιστη βαθμολογία ασφάλειας σειράς | 25A / 30A | ||
| Ανοχή ισχύος | 0~+3W | ||
| Συντελεστής θερμοκρασίας Pmax | -0,350%/ μοίρα | ||
| Συντελεστής θερμοκρασίας Voc | -0,250%/βαθμός | ||
| Συντελεστής Θερμοκρασίας Isc | +0.040%/ βαθμός | ||
| NOCT Ονομαστική θερμοκρασία κυψέλης λειτουργίας | 45 ± 2 μοίρες | ||
| Θερμοκρασία λειτουργίας και αποθήκευσης | -40 μοίρες ~+85 μοίρες | ||
| Υλικά Κατασκευών | |||
| Τύπος κελιού | 210 × 105 N Τύπος Bifacial Mono | ||
| Αριθμός κυττάρων | 132(12 × 11) | ||
| Μπροστινό κάλυμμα | Χαμηλό-υαλοπίνακας / 2,0 mm | ||
| Πλαίσιο | Ανοδιωμένο κράμα αλουμινίου | ||
| Κουτί διακλάδωσης | IP67 / IP68 | ||
| Καλώδιο | Καλώδιο 4mm², 30cm + MC4 | ||
| Βάρος | 38,00 κιλά | ||
Επιβεβαιώστε τις Τεχνικές Προδιαγραφές
Γιατί αυτό το ηλιακό φωτοβολταϊκό πάνελ TOPCon ταιριάζει σε μεγάλα έργα οικονομίας
Περισσότερη εγκατεστημένη ισχύς ανά μονάδα
Με επιλογές μοντέλων 700W, 710W και 720W, οι ομάδες έργου μπορούν να επιτύχουν μια στοχευόμενη χωρητικότητα DC με λιγότερες μονάδες από τις εναλλακτικές λύσεις χαμηλότερης-wattage. Λιγότερες ενότητες μπορούν να απλοποιήσουν τον προγραμματισμό συστοιχιών και να μειώσουν τον αριθμό των επαναλαμβανόμενων λειτουργιών εγκατάστασης σε επίπεδο ενότητας-που απαιτούνται για μια δεδομένη χωρητικότητα έργου.
Δίπρόσωπη σύλληψη ενέργειας για ανοιχτές τοποθεσίες
Η μονόπλευρη Η πραγματική συμβολή διπλής όψης εξαρτάται από το άλμπεδο της τοποθεσίας, την απόσταση σειρών, το ύψος τοποθέτησης, την κλίση και άλλες συνθήκες του έργου, επομένως η μοντελοποίηση απόδοσης θα πρέπει να βασίζεται στην πραγματική διάταξη της τοποθεσίας.
Υψηλότερη πυκνότητα ισχύος για μεγάλες συστοιχίες
Η απόδοση της μονάδας αυξάνεται από 22,54% στο μοντέλο 700W σε 23,18% στο μοντέλο 720W, ενώ οι διαστάσεις που αναφέρονται παραμένουν 2384 x1303x33 (ΜxΠxΥ). Αυτό επιτρέπει στις ομάδες EPC να συγκρίνουν την εγκατεστημένη ισχύ με τη διαθέσιμη περιοχή του έργου χρησιμοποιώντας επιβεβαιωμένα δεδομένα προϊόντος αντί για έναν γενικό ισχυρισμό "υψηλής-απόδοσης".
1500V Architecture for Utility Layouts
Η μέγιστη τάση συστήματος 1500V υποστηρίζει την αρχιτεκτονική DC υψηλής-τάσης που χρησιμοποιείται συνήθως σε μεγάλες συστοιχίες φωτοβολταϊκών. Το τελικό μέγεθος της χορδής πρέπει να ελέγχεται ακόμη με τη μονάδα Voc, τις συνθήκες θερμοκρασίας, τα όρια μετατροπέα και τον ηλεκτρικό σχεδιασμό του έργου πριν από την εγκατάσταση.
N-Type Bifacial TOPCon Technology για πραγματικές συνθήκες έργου
210 × 105 N Τύπου Διπροσωπικών Μονοστοιχείων
Η λειτουργική μονάδα χρησιμοποιεί 210 × 105 N τύπου Bifacial Mono κελιά σε διαμόρφωση κελιών 132-. Η μεγάλη-αρχιτεκτονική κυψέλης μορφοποίησης υποστηρίζει τις υψηλές ονομασίες ισχύος που απαιτούνται από συστήματα κοινής ωφέλειας και επίγεια, διατηρώντας παράλληλα τα ηλεκτρικά δεδομένα σαφώς καθορισμένα για τη μηχανική του έργου.
Μισή-Διάταξη κυψέλης για σχεδιασμό μεγάλης συστοιχίας φωτοβολταϊκών
Η διάταξη 132- κελιών, 12 × 11 έχει σχεδιαστεί γύρω από μια μορφή μονάδας υψηλής ισχύος. Για τις ομάδες EPC, το βασικό πλεονέκτημα είναι το προβλέψιμο αποτύπωμα της μονάδας και το ηλεκτρικό προφίλ που μπορούν να ενσωματωθούν στο σχεδιασμό χορδών, τη διάταξη τοποθέτησης και τους υπολογισμούς χωρητικότητας DC.
Δεδομένα θερμοκρασίας για ανασκόπηση μηχανικής
Ο αναγραφόμενος συντελεστής θερμοκρασίας Pmax είναι -0,350%/βαθμός, με συντελεστή Voc -0,250%/βαθμός και συντελεστή Isc +0.040%/βαθμός. Αυτές οι τιμές επιτρέπουν στους σχεδιαστές να αξιολογούν την απόδοση και τη συμπεριφορά τάσης στις μεταβαλλόμενες θερμοκρασίες λειτουργίας αντί να βασίζονται μόνο στην έξοδο STC.
Ανοχή θετικής ισχύος
Μια αναγραφόμενη ανοχή ισχύος 0~+3W παρέχει μια καθορισμένη θετική ανοχή εξόδου για την αποδοχή του έργου και την ταξινόμηση των μονάδων. Το τελικό εγκατεστημένο σύστημα θα πρέπει να εξακολουθεί να σχεδιάζεται χρησιμοποιώντας τα ηλεκτρικά χαρακτηριστικά του επιλεγμένου μοντέλου 700W, 710W ή 720W.
Όπου η μονάδα TOPCon Bifacial 700W προσθέτει τη μεγαλύτερη αξία
Utility-Κλίμακα φωτοβολταϊκών και ανανεώσιμων πηγών ενέργειας
Η υψηλή έξοδος μονάδας, η συμβατότητα 1500 V και η μορφή μονάδας 2384 x1303x33 (LxWxH) καθιστούν αυτή τη σειρά σχετική με μεγάλες συστοιχίες DC όπου οι προγραμματιστές πρέπει να σχεδιάσουν μαζί χωρητικότητα, πλήθος μονάδων, ηλεκτρικές χορδές και μηχανικές απαιτήσεις εξωτερικού χώρου. Για έργα που συνδυάζουν την παραγωγή με την αποθήκευση-κλίμακας, Polinovel'sβοηθητικές λύσεις εγκατάστασης-κλίμακαςΔείξτε πόσο μεγάλη ηλιακή παραγωγή μπορεί να συντονιστεί με την αποθήκευση ενέργειας σε επίπεδο εγκατάστασης.
Εδάφους-Εγγραφικοί και Διπρόσωποι-Φιλικοί ιστότοποι
Τα έργα που είναι τοποθετημένα στο έδαφος-μπορούν να κάνουν πρακτική χρήση της αρχιτεκτονικής διπλής όψης όταν η πίσω πλευρά λαμβάνει επαρκή ανακλώμενη ακτινοβολία. Οι σχεδιαστές τοποθεσιών θα πρέπει να αξιολογήσουν το άλμπεδο του εδάφους, την απόσταση σειρών, το ύψος τοποθέτησης, τη σκίαση και τον δομικό σχεδιασμό πριν εκτιμήσουν το κέρδος διπλής όψης. Η δηλωμένη αντίσταση ανέμου 2400Pa και 5400Pa στο φορτίο χιονιού της μονάδας παρέχουν επίσης καθορισμένες τιμές για τη δομική αναθεώρηση του έργου.
Co-Βρίσκεται ηλιακό αγρόκτημα και αποθήκευση μπαταριών
Για μεγάλες τοποθεσίες όπου η παραγωγή φωτοβολταϊκών και η αποθήκευση μπαταριών μοιράζονται την υποδομή έργου, η επιλογή της μονάδας θα πρέπει να λαμβάνεται υπόψη παράλληλα με τη διάταξη γης, τη σύνδεση στο δίκτυο, την αρχιτεκτονική του μετατροπέα και την τοποθέτηση αποθήκευσης. Οι πρακτικοί παράγοντες ανάπτυξης που συζητήθηκαν στο Polinovel'sαποθήκευση μπαταρίας ηλιακού αγροκτήματοςοι οδηγίες είναι άμεσα σχετικές όταν το πάνελ αποτελεί μέρος ενός έργου παραγωγής και αποθήκευσης που βρίσκεται από κοινού.
Θέματα σχεδίασης έργου πριν από την επιλογή ενός μοντέλου 700W, 710W ή 720W
Ένα ηλιακό φωτοβολταϊκό πάνελ TOPCon θα πρέπει να επιλέγεται ως μέρος του πλήρους συστήματος συνεχούς ρεύματος και όχι μόνο βάσει ισχύος. Προτού οριστικοποιηθεί μια παραγγελία έργου, οι ομάδες EPC θα πρέπει να συγκρίνουν τους συντελεστές Pmax, μέγιστη τάση ισχύος, μέγιστο ρεύμα ισχύος, τάση ανοιχτού-κυκλώματος, διαστάσεις μονάδας, βάρος, όριο τάσης συστήματος- και συντελεστές θερμοκρασίας του επιλεγμένου μοντέλου με τον μετατροπέα, το σύστημα τοποθέτησης, τη σχεδίαση στοιχειοσειράς και τις τοπικές περιβαλλοντικές συνθήκες.
- Σχέδιο χορδών:επαληθεύστε τη Voc και τη μέγιστη τάση συστήματος σε σχέση με τη θερμοκρασία τοποθεσίας και τα όρια του μετατροπέα.
- Τρέχουσα συμβατότητα:ελέγξτε το μέγιστο ρεύμα ισχύος έναντι των απαιτήσεων MPPT και συνδετήρων.
- Μηχανική διάταξη:επιβεβαιώστε το αποτύπωμα 2384 x 1303x33 (ΜxΠxΥ), το βάρος 38,00 κιλά και τη σχεδίαση τοποθέτησης.
- Περιβαλλοντική φόρτιση:αξιολογήστε τις αναφερόμενες τιμές 2400Pa και φορτίου χιονιού 5400Pa σε σχέση με τις απαιτήσεις του έργου.
- Διάταξη διπλής όψης:μοντέλο οπίσθιας-πλευρικής ακτινοβολίας χρησιμοποιώντας υποθέσεις πραγματικού albedo, διάκενου, απόστασης σειρών και σκίασης.
- Ηλιακή-αρχιτεκτονική αποθήκευσης:συντονίζει το μέγεθος της Φ/Β γεννήτριας με σχεδιασμό μετατροπέα και αποθήκευσης όπου το έργο περιλαμβάνει BESS.
Δεδομένα αξιοπιστίας που έχουν σημασία πριν από την προμήθεια έργου
Οι μονάδες{0}}μεγάλου σχήματος εκτίθενται σε μεταφορά, χειρισμό, φορτία εγκατάστασης και μεγάλες περιόδους λειτουργίας σε εξωτερικούς χώρους, επομένως οι ομάδες προμηθειών χρειάζονται συγκεκριμένες πληροφορίες αξιοπιστίας και όχι μια γενική δήλωση ποιότητας. Αυτή η σελίδα TOPCon Solar PV Panel παρέχει ήδη σχετικά δεδομένα-του έργου, συμπεριλαμβανομένων αντίστασης σε φορτίο ανέμου 2400Pa, αντίστασης φορτίου χιονιού 5400Pa, απόδοσης anti-PID, διπλής επιθεώρησης EL, κιβωτίου διακλάδωσης IP67/IP68, -40 βαθμούς ~+85 βαθμού ~{9}} βαθμού εύρος λειτουργίας και θερμοκρασίας αποθήκευσης έτους,
- Διπλή επιθεώρηση EL
- Αντι-Απόδοση PID
- Αντοχή σε φορτίο ανέμου και χιονιού
- Κουτί διακλάδωσης IP67 / IP68
700W vs. 710W vs. 720W: Επιλογή με βάση τις απαιτήσεις έργου
Και τα τρία μοντέλα χρησιμοποιούν τις ίδιες δημοσιευμένες διαστάσεις, δεδομένα κατασκευής, μέγιστη τάση συστήματος 1500V, συντελεστές θερμοκρασίας και βάρος μονάδας 38,00 kg. Οι κύριες διαφορές στον τρέχοντα πίνακα προδιαγραφών είναι η μέγιστη ισχύς, η μέγιστη τάση ισχύος, το μέγιστο ρεύμα ισχύος, η τάση ανοιχτού κυκλώματος, η ισχύς NOCT και η απόδοση της μονάδας.
| Συντελεστής Επιλογής | 700W | 710W | 720W |
|---|---|---|---|
| Μέγιστη ισχύς στο STC | 700W | 710W | 720W |
| NOCT Ισχύς | 531W | 539W | 547W |
| Αποδοτικότητα ενότητας | 22.54% | 22.86% | 23.18% |
| Μέγιστη τάση ισχύος (STC) | 40.72V | 41.12V | 41.52V |
| Μέγιστο ρεύμα ισχύος (STC) | 17.20A | 17.27A | 17.34A |
Η επιλογή υψηλότερης-wattage δεν είναι αυτόματα η σωστή επιλογή για κάθε πίνακα. Η τελική επιλογή θα πρέπει να λαμβάνει υπόψη την τάση στοιχειοσειράς, τα όρια ρεύματος μετατροπέα, τη στοχευόμενη χωρητικότητα DC, τη διαθεσιμότητα της μονάδας, τη διάταξη της τοποθεσίας και τα οικονομικά του έργου μαζί.
Συχνές ερωτήσεις για ηλιακό πάνελ 700W για TOPCon διπλής όψης
Ε: Ποιες επιλογές ισχύος είναι διαθέσιμες για αυτήν την ηλιακή φωτοβολταϊκή μονάδα TOPCon;
Α: Υπάρχουν τρία μοντέλα: 700W, 710W και 720W. Η απόδοση των μονάδων τους είναι 22,54%, 22,86% και 23,18% αντίστοιχα, και μοιράζονται όλες τις ίδιες διαστάσεις: 2384 x 1303 x 33 mm (Μ x Π x Υ).
Ε: Είναι η μονάδα 700W διπλής όψης;
Α: Ναι. Χρησιμοποιεί μονοκρυσταλλικά κύτταρα 210 × 105 N-τύπου. υπό κατάλληλες συνθήκες τοποθεσίας, η διπλή σχεδίαση TOPCon επιτρέπει την παραγωγή ενέργειας τόσο από την μπροστινή όσο και από την πίσω πλευρά.
Ε: Ποια είναι η μέγιστη τάση συστήματος;
Α: Η μέγιστη τάση συστήματος είναι 1500V. Η σχεδίαση στοιχειοσειρών πρέπει επίσης να λαμβάνει υπόψη την τάση ανοιχτού κυκλώματος, τις συνθήκες θερμοκρασίας και τους περιορισμούς εισόδου της επιλεγμένης αρχιτεκτονικής μετατροπέα ή PCS.
Ε: Ποιες είναι οι διαστάσεις και το βάρος της μονάδας;
Α: Οι διαστάσεις είναι 2384 x 1303 x 33 mm (Μ x Π x Υ) και η μονάδα ζυγίζει 38,00 kg.
Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας αυτής της μονάδας;
A: Το εύρος θερμοκρασίας λειτουργίας είναι -40 βαθμοί έως +85 βαθμοί . Οι συντελεστές θερμοκρασίας είναι -0,350%/βαθμός για μέγιστη ισχύ (Pmax), -0,250%/ βαθμός για τάση ανοιχτού κυκλώματος (Voc) και +0.040%/ βαθμός για ρεύμα βραχυκυκλώματος (Isc).
Ε: Μπορεί αυτή η μονάδα να χρησιμοποιηθεί με συστήματα αποθήκευσης ενέργειας μπαταρίας;
Α: Αυτό το προϊόν έχει σχεδιαστεί για έργα -ηλιακής κλίμακας-συν{2}}αποθήκευσης και Συστήματος αποθήκευσης ενέργειας μπαταρίας (BESS). Το αν η φωτοβολταϊκή γεννήτρια χρησιμοποιεί AC-σύζευξη, DC-σύζευξη ή υβριδική αρχιτεκτονική εξαρτάται από τη σχεδίαση του μετατροπέα, του συστήματος μετατροπής ισχύος (PCS), της μπαταρίας και της συνολικής μονάδας παραγωγής ενέργειας, και όχι μόνο από τη μονάδα.
Ε: Ποιες πληροφορίες πρέπει να επιβεβαιωθούν πριν υποβάλετε μια παραγγελία;
Α: Επιβεβαιώστε το επιλεγμένο μοντέλο, χωρητικότητα έργου, ποσότητα, σχεδιασμό στοιχειοσειρών, συμβατότητα μετατροπέα, απαιτήσεις εγκατάστασης, προορισμό, ισχύοντα πρότυπα έργου και απαιτούμενο χρονοδιάγραμμα παράδοσης. Χρησιμοποιήστε το φύλλο δεδομένων τελικού προϊόντος και τη σχεδίαση συστήματος-συγκεκριμένου έργου για έγκριση μηχανικής.
Προμηθευτείτε ένα TOPCon Solar PV Panel για το Next Utility ή Solar-Storage Project
Στείλτε στην Polinovel την ισχύ της μονάδας-στόχου, τη συνολική χωρητικότητα Φ/Β, τον τύπο του έργου, την ποσότητα, τον προορισμό και το απαιτούμενο χρονοδιάγραμμα παράδοσης. Για μεγάλα έργα-εδάφους ή ηλιακής-συν-αποθήκευσης, συμπεριλάβετε την αρχιτεκτονική μετατροπέα ή PCS και τυχόν βασικές ηλεκτρικές ή μηχανικές απαιτήσεις, ώστε οι επιλογές 700W, 710W και 720W να μπορούν να συγκριθούν με τον πραγματικό σχεδιασμό του έργου.
